ECU trên ô tô là gì? Cấu tạo, chức năng và một số lỗi hay gặp

ecu trên ô tô là gì

Hệ thống điện trên ô tô đời mới ngày nay đã trải qua nhiều thay đổi với việc tích hợp nhiều chức năng điều khiển. Các xe hiện đại đã dần chuyển từ việc sử dụng các thiết bị điều khiển đơn giản như rơ le và cầu chì sang việc áp dụng các hộp điều khiển ECU tiên tiến, đáp ứng đầy đủ yêu cầu của người sử dụng.

Chúng ta có thể thấy rõ sự phổ biến của các hệ thống điều khiển sử dụng ECU như Hệ thống ABS, Hệ thống điều hòa không khí, Hệ thống túi khí SRS, Hệ thống lái điện EPS, Hệ thống khoá cửa điều khiển từ xa, và nhiều hệ thống khác.

Vậy ECU là gì? Chúng ta sẽ cùng tìm hiểu về cấu tạo, nhiệm vụ và nguyên lý hoạt động của nó nhé!

Ecu trên ô tô là gì?

ECU là viết tắt của Electronic Control Unit, đây là một bộ tổ hợp vi mạch điện tử được tích hợp trên xe ô tô với chức năng chính là nhận biết, phân tích tín hiệu để điều khiển và quản lý toàn bộ hoạt động của động cơ.

Bộ phận này bao gồm các con chip máy tính được lập trình trước, giúp xử lý và kiểm soát dữ liệu một cách nhanh chóng và hiệu quả.

ecu trên ô tô là gì
ECU trên ô tô là gì?

ECU đóng vai trò quan trọng không thể thiếu trong các mô hình ô tô hiện đại. Đa số các bộ điều khiển điện tử có khả năng điều chỉnh điện áp với độ chính xác cao, bao gồm các mức như 1,8V, 2,6V, 3,3V, 5V, 30V, và tối đa 250V từ nguồn cung cấp điện 10 – 15V của ô tô. Điều này cho phép ECU linh hoạt điều chỉnh các thông số điện để đảm bảo hoạt động ổn định và hiệu suất tối ưu của động cơ.

ecu trên ô tô là gì

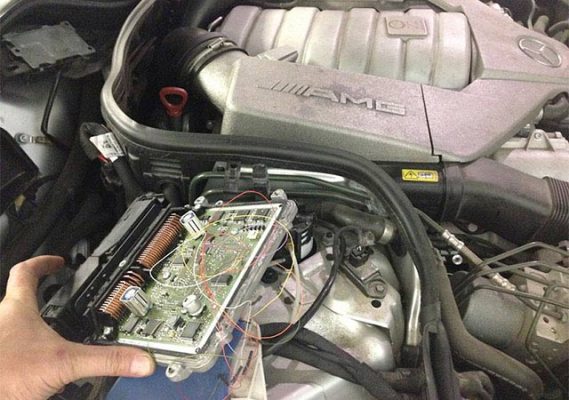

Vị trí của hộp ECU trên xe ô tô

Cấu tạo của ECU trên ô tô

Cấu trúc của ECU trên ô tô là một phần quan trọng, được coi là “đầu não” của chiếc xe và thường có cấu trúc phức tạp bao gồm 3 bộ phận chính:

  • Bộ nhớ trong ECU ô tô

Bộ nhớ trong của hộp đen chia thành 4 bộ phận riêng biệt: RAM, ROM, PROM, KAM.

ROM (Read Only Memory): Nơi lưu trữ thông tin thường trực, chỉ đọc được và không thể ghi thêm dữ liệu. ROM cung cấp dữ liệu cho bộ vi xử lý.

RAM (Random Access Memory): Sử dụng để truy xuất ngẫu nhiên và lưu trữ thông tin mới được ghi vào bởi vi xử lý. Có khả năng ghi dữ liệu theo địa chỉ bất kỳ và đọc dữ liệu.

PROM (Programmable Read Only Memory): Tương tự như ROM, nhưng có thể lập trình dữ liệu tại nơi sử dụng, không nhất thiết phải lập trình ở nơi sản xuất.

KAM (Keep Alive Memory): Lưu trữ thông tin tạm thời cung cấp bởi bộ vi xử lý. KAM duy trì bộ nhớ ngay cả khi động cơ không hoạt động, nhưng sẽ mất nếu nguồn cung cấp ắc quy bị tháo ra.

  • Bộ vi xử lý (Microprocessor)

Bộ phận này nhận thông tin từ các cảm biến động cơ và chuyển đến ECU. Nó có chức năng tính toán và đưa ra mệnh lệnh phù hợp. Đây được xem là bộ phận quan trọng nhất trong ECU ô tô

  • Đường truyền – BUS

Đường truyền BUS chuyển các lệnh đến số liệu trong ECU. Vai trò quan trọng của đường truyền là chuyển thông tin nhanh chóng đến các cơ cấu chấp hành. Tốc độ truyền phụ thuộc vào loại máy tính được trang bị, thông thường là máy tính 8 bit, 16 bit hoặc 32 bit để đảm bảo tốc độ truyền nhanh nhất trong điều khiển ô tô hiện đại.

Nguyên lý hoạt động của Ecu trên ô tô

Nguyên tắc hoạt động của ECU (Electronic Control Unit) trong hệ thống ô tô đặt dựa vào sự tương tác giữa cảm biến tốc độ của động cơ và các piston. Sự kết hợp này giúp ECU xác định thời điểm phun xăng và đánh lửa để tối ưu hóa hiệu suất của xe và đảm bảo tiêu thụ nhiên liệu hiệu quả. Quá trình hoạt động của ECU trên ô tô có thể được mô tả theo ba giai đoạn chính như sau:

ecu trên ô tô là gì

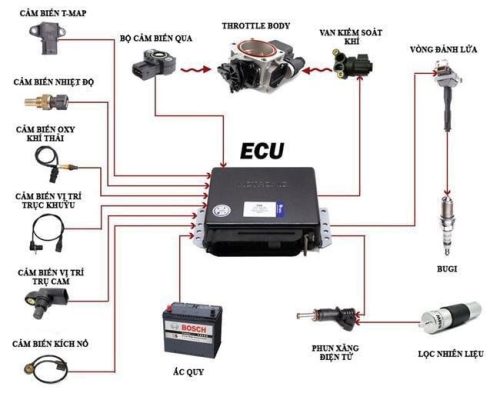

Nguyên lý hoạt động của hộp ECU ô tô
  • Đầu vào

ECU ô tô thu thập thông tin từ các cảm biến như cảm biến lưu lượng khí nạp, cảm biến tốc độ, cảm biến nhiệt độ nước làm mát, cùng với tín hiệu bật, tắt và dữ liệu từ các mô-đun khác trong xe.

  • Xử lý

Sau khi có dữ liệu, bộ xử lý bắt đầu đánh giá và xác định các thông số kỹ thuật đầu ra dựa trên hướng dẫn của phần mềm được lưu trữ trong thiết bị. ECU sau đó thực hiện các tính toán để đưa ra quyết định về hoạt động phù hợp cho từng bộ phận.

  • Đầu ra

Hộp ECU ô tô thực hiện các nhiệm vụ điều khiển và quản lý toàn bộ hoạt động của động cơ thông qua việc nhận dữ liệu từ cảm biến, bao gồm:

  • Cung cấp lượng công suất chính xác để đảm bảo hiệu suất hiệu quả của động cơ.
  • Kiểm soát độ rộng xung của kim phun nhiên liệu để điều chỉnh thời gian mở của kim phun.
  • Sử dụng tín hiệu từ các cảm biến để quyết định thời điểm chính xác của hệ thống đánh lửa.
  • Điều khiển mô tơ bướm ga để điều chỉnh góc mở tối ưu của bộ phận này.

Những chức năng này đảm bảo rằng động cơ hoạt động hiệu quả và hiệu suất của xe được duy trì ổn định trong mọi điều kiện hoạt động.

Một số lỗi thường gặp ở Ecu ô tô

ECU trên ô tô đóng một vai trò không thể phủ nhận đối với hoạt động của các dòng xe hơi hiện đại ngày nay. Bất kỳ vấn đề nào xuất hiện trong bộ phận này đều có thể gây ảnh hưởng nghiêm trọng đến toàn bộ hệ thống động cơ, thậm chí dẫn đến tình trạng phương tiện không thể tiếp tục vận hành. Dưới đây là một số dấu hiệu thường gặp khi ECU gặp sự cố:

ecu trên ô tô là gì
Một số lỗi thường gặp ở hộp ECU
  • Đèn Check Engine (đèn báo lỗi động cơ) sáng

Nguyên nhân thường là do ECU phát hiện vấn đề trong các mạch điện, cảm biến, và các thành phần khác. Tuy nhiên, đôi khi, tình trạng này có thể xuất phát từ sự nhầm lẫn của bộ điều khiển điện tử. Vì vậy, để xác định nguyên nhân chính xác, chủ xe chỉ cần quét các mã lỗi theo hướng dẫn của nhà sản xuất.

một số lỗi thường gặp ở ecu trên ô tô

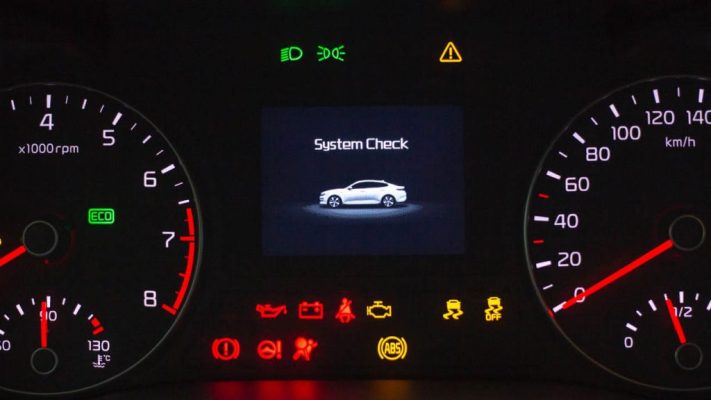

Đèn Check Engine sáng

Sự xuất hiện của đèn Check Engine là một cảnh báo quan trọng, và việc nhanh chóng xác định và khắc phục sự cố là quan trọng để tránh những vấn đề lớn hơn và đảm bảo sự ổn định của hệ thống ô tô.

  • Động cơ gặp sự cố

Khi hộp ECU ô tô phát sinh vấn đề, động cơ thường trải qua nhiều trục trặc như chết máy, khó tăng tốc, v.v. Bởi vì bộ điều khiển điện tử đảm nhận nhiệm vụ kiểm soát việc cung cấp nhiên liệu qua quá trình đánh giá lượng khí nạp, vị trí bướm ga, trục cam và trục khuỷu.

Khi bộ phận này gặp lỗi, sự liên kết không liên tục xảy ra với một hoặc nhiều cảm biến khác nhau, làm cho động cơ hoạt động không đều.

  • Hiệu suất động cơ giảm

Dấu hiệu này cho thấy ECU trên ô tô đang gặp vấn đề, làm gián đoạn quá trình điều chỉnh cung cấp nhiên liệu và thời gian đánh lửa. Do đó, hiệu suất động cơ bị suy giảm, xe hoạt động êm dần và khó tăng tốc.

Người dùng nên đưa xe đến các trung tâm bảo dưỡng xe ô tô để kiểm tra định kỳ và ngăn chặn tình trạng này.

  • Khó khởi động xe

Tình trạng này xảy ra khi ECU bị hỏng hoàn toàn, làm gián đoạn quá trình quản lý động cơ và khiến xe khó khởi động hoặc thậm chí không thể hoạt động.

Trong trường hợp này, người lái cần đưa phương tiện đến các trung tâm bảo dưỡng để kỹ thuật viên xử lý kịp thời.

  • Tiêu thụ nhiên liệu tăng cao

ECU có trách nhiệm cung cấp lượng nhiên liệu chính xác cho quá trình đốt cháy, bằng cách theo dõi các điều kiện như vị trí bướm ga, tải động cơ hiện tại, v.v. Nếu một trong những giá trị này bị sai lệch, động cơ sẽ hoạt động không hiệu quả và tiêu thụ nhiên liệu cao hơn bình thường

Người dùng nên thường xuyên kiểm tra các vị trí này để giảm thiểu tình trạng tiêu hao nhiên liệu trong quá trình vận hành.

ECU trên ô tô đóng vai trò quan trọng, trực tiếp ảnh hưởng đến khả năng vận hành của động cơ. Các thành phần như trục cam, hệ thống lực phanh, bơm nhiên liệu, và hệ thống đánh lửa đều phụ thuộc vào quyết định của bộ điều khiển điện tử ECU.

một số lỗi thường gặp ở ECU ô tô

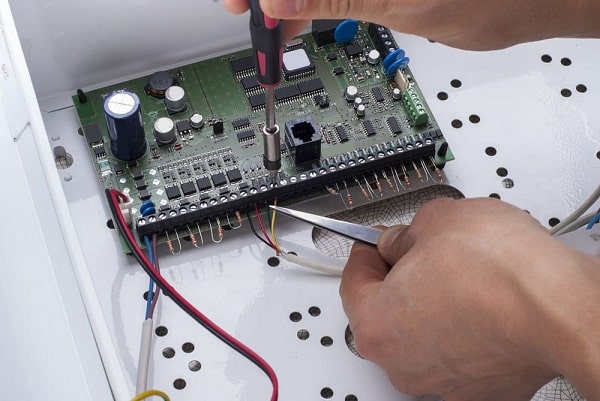

Thường xuyên kiểm tra, bảo dưỡng ECU trên ô tô

Vì vậy, để đảm bảo an toàn khi điều khiển phương tiện, người dùng nên thường xuyên đưa xe đến các trung tâm bảo dưỡng để được hỗ trợ kiểm tra định kỳ. Việc này giúp phát hiện và xử lý sớm các vấn đề hư hỏng, đảm bảo rằng hộp ECU và các hệ thống liên quan hoạt động một cách ổn định và hiệu quả.

Điều này không chỉ kéo dài tuổi thọ của ô tô mà còn giữ cho khả năng vận hành của động cơ ổn định, đồng thời tăng cường mức độ an toàn khi di chuyển trên đường.

Lời kết

Qua bài viết này, mọi người đã có câu trả lời cho câu hỏi “ECU là gì?” rồi đúng không. Mọi thắc mắc vui lòng liên hệ cho chúng tôi qua hotline để được tư vấn và hỗ trợ nhé!

Đừng quên theo dõi Phú Gia Auto để cập nhật nhiều kiến thức xe ô tô hữu ích nhé!
